欢迎来到 DC1000A 快速入门教程
如果您是 DC1000A 的新用户，或者收到了一台试用机，请参阅快速入门指南。
DC1000A 精密直流偏置电流源采用独特的专利技术，可与任何制造商的 LCR 表配合使用。
以下页面将指导您完成样品电感器的设置和测试，以演示我们 DC1000A 的性能。
以下指南将为您提供一个快速教程，使用我们在 DC1000A 演示单元包装盒中提供的 MURATA 电感器样品。
在本指南中，我们将使用 LCR 测量 47 uH 样品电感器在 30 kHz 下的性能，然后改变直流偏置电流，以显示其在 7 A 直流电流以上达到饱和。
请注意，标称电感容差为 +/- 15%，因此不同样品的 0 A 直流电感可能与本文档后面的示例结果略有不同。
见右图 - DC1A 执行扫描操作，Keysight E4980AL 测量 Ls
DC1000A 快速入门教程
点击各部分即可展开或折叠。
检查电源输入设置
DC1000 具有可选择的市电输入，支持 100-125V 或 200-250V 市电。请检查此设置是否与您当地的电源电压相符。
该设置会在筛选窗口中显示为 230 或 110。
要更改此设置，首先使用一字螺丝刀卸下盖子。取下灰色接线端子。重新安装接线端子，使其显示 110V，然后装回输入盖。
设置 - 热身
与所有测量设备一样，请让 DC1000A 和 LCR 表都预热一段时间，以确保读数稳定。有关建议的预热时间，请参阅 LCR 表用户手册。
安装互锁式超控插头

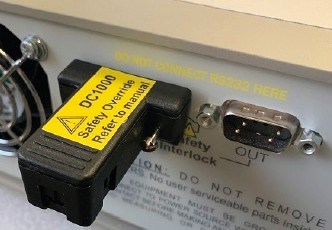

将联锁装置旁路插头（在包装盒内）插入设备背面的联锁装置输入端口，即可启用 DC1000（见下图）。
DC1000A 旨在为任何变压器或电感器提供一系列电流，从而在一个单元中为您提供完整的解决方案。
DC10000A 必须始终与安全系统（例如我们自己的光幕）或您自己的联锁系统一起使用，以保护操作员免受电击风险。
该保护措施由设备背面的 DC1000A 互锁端口实施。
如果该端口未连接有效的安全装置，则该装置不会产生任何危险电压。
为了进行评估，我们提供了一个绕过此保护措施的旁路插头。
因此，此联锁旁路插头只能由合格人员使用。
所有人员都应注意，在测试执行期间，被测设备 (UUT) 上可能会出现高电流。
以下步骤将指导您完成无需补偿的快速手动测量。LCR 补偿流程将在本页末尾介绍。

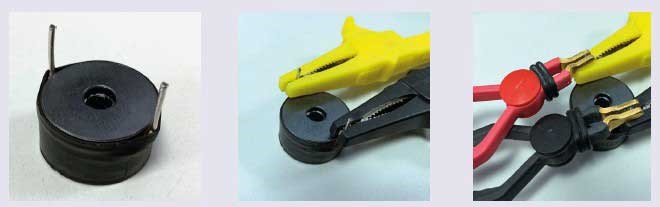

1. 取包装盒内附带的样品 MURATA 1447385C（47uH 功率电感器）
2. 如图所示，连接到 DC1000A 夹子上。

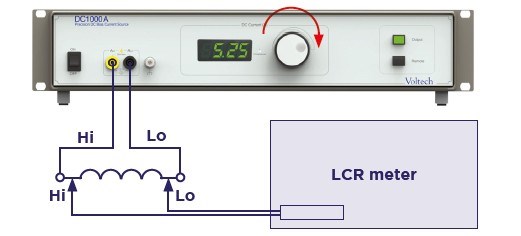

3. 如图所示连接LCR电路，注意确保DC1000A的HI/LO端与LCR表的HI/LO端匹配。
4. 将LCR设置为
测量模式 = Ls-Rs
电压 = 0.1 V
频率 = 30 kHz
现在可以进行带负载测量了。
1. 使用旋转旋钮选择所需的直流偏置电流
2. 按下 OUTPUT 键启用直流偏置电流
3. 观察LCR上的Ls测量结果
4. 可以使用旋转旋钮在输出启用状态下调节直流偏置电平。

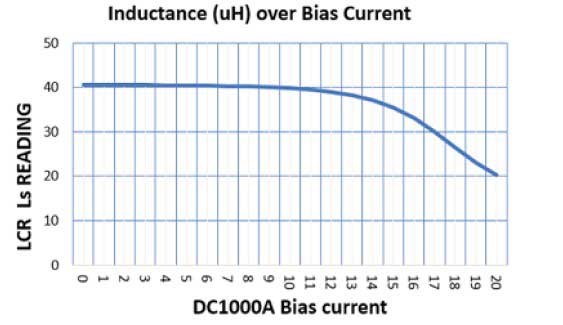

你应该看到以下电感读数。
样品部件的额定电流为 7 A 直流，因此这证实了它目前为止的运行情况，并显示了当超过其工作直流电流时的特性下降。
0 A 直流 = 42.3 μH
5 A 直流 = 42.1 μH
10 A 直流 = 41.1 μH
15 A 直流 = 33.5 μH
请记住，样品的标称容差为 +/- 15%，因此不同的样品在 0 A 直流电感方面可能会略有不同，但 Ls 的特性滚降仍然应该可见。
1. 取第二个样品 BOURNS 2301-V-RC（10 uH，5 mOhm 固定电感）
2. 如图所示，连接到 DC1000 鳄鱼夹。
3. 如图所示连接LCR电路，注意确保DC1000的HI/LO端与LCR表的HI/LO端匹配。
4. 将LCR设置为
测量模式 = Ls-Rs
电压 = 40 mV
频率 = 100 kHz
5. 重复上述测量方法

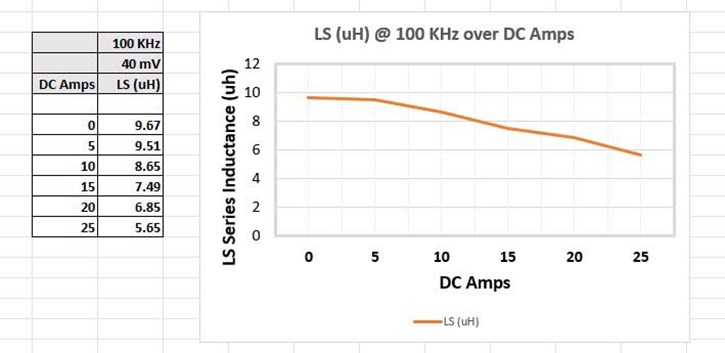

6. 通常情况下，您应该看到以下电感读数。
样品部件的额定电流为 20 A 直流，因此这证实了它目前为止的运行情况，并显示了当超过其工作直流电流时的特性下降。
0 A 直流 = 9.67 μH
5 A 直流 = 9.51 μH
10 A 直流 = 8.65 μH
15 A 直流 = 7.49 μH
20 A 直流 = 6.85 μH
25 A 直流 = 5.65 μH
与任何标准LCR读数一样，您可以进行LCR补偿以消除LCR导线（此处指DC1000导线）的任何影响。并非所有情况下都需要进行此操作，但我们提供了以下简要指南来解释此过程。
开路补偿

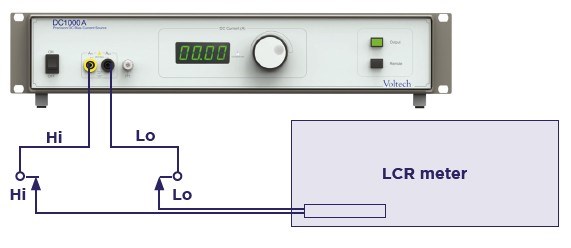

1. 移除所有被测设备 (UUT)。将 LCR 设置为 30 kHz / 2 V。
2. 尽量保持所有测试线的位置与被测设备 (UUT) 处于相同位置时相同。
展示
3. 如有需要，使用旋转旋钮将 DC1000 设置为 0.00 A
4. 将 DC1000 输出设置为 ON（按下“输出”按钮）
5. 对LCR表进行开路补偿。为了提高补偿速度，我们建议仅在测量频率下进行补偿。
例如，在 E4980 上按 MEAS SET UP>CORRECTION。
将 OPEN 设置为 ON，SHORT 设置为 ON。
将 SPOT 1 的频率修改为 30 kHz。
然后按下 MEAS OPEN。
6. 将 DC1000 输出设置为关闭（按下“输出”按钮）
短路补偿

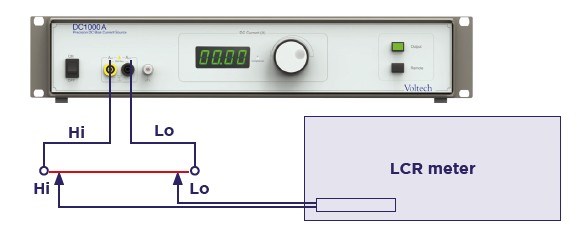

1. 在所有引线之间连接一个短接。母线或粗铜线是理想的选择，因为它可以确保与所有四个夹子良好接触。尽量保持所有测试引线的位置与被测设备 (UUT) 连接时的位置相同。
2. 如有需要，使用旋转旋钮将 DC1000A 设置为 0.00 A。
3. 将 DC1000 输出设置为 ON（按下“输出”按钮）
4. 对 LCR 表进行短路补偿。此时您应该仍然停留在之前的 COMP 界面。按下 MEAS SHORT 键。
5. 将 DC1000 输出设置为关闭（按下“输出”按钮）
DC1000 运行时，请勿断开 UUT 或 LCR 的连接。
在断开被测设备 (UUT) 或 LCR 表之前，务必先关闭 OUTPUT按钮以消除直流偏置电流。
为了提高补偿精度，从而提高测量精度，请始终保持所有导线位置相同。
为了获得最佳性能，尤其是在频率高于 100 kHz 时，请将 DC1000 前面板上的接地插座与 LCR 表上的接地插座连接起来。
有关 LCR 补偿和一般使用的更详细说明，请参阅您的 LCR 表手册。
如果您的 LCR 支持 ALC（自动电平控制）或类似功能来维持所需的交流电压，建议启用此功能。
这基本上是LCR上的一个内置保护机制。
如果它在其自身端子之间“看到”超过 2V（或 5V，具体取决于您的 LCR 表型号），则会显示“过载”或“0.0”。
该电压将是以下因素的组合：
A) 交流电压降 - 由 LCR V AC 设置引起，导致被测设备 (UUT) 两端出现交流电压降 (X=2 x PI x F x L)
和
B) 直流电压降 - 由直流 1000 的直流电流引起，以及由被测设备 (UUT) 的直流电阻引起的电压降。
尖端
1）检查连接是否良好，因为任何接触不良或测试线额定值过低都可能导致较小的接触电阻，这意味着在较大电流下会产生更大的直流电压。
2）检查被测设备的直流电阻是否合适。
3）检查降低LCR电压是否能使总电压降低到足以消除过载的程度。
4) 检查 LCR 设置中 ALC（电平控制或类似功能）是否已开启
